產品概述

1.酸堿廢氣處理塔分單塔體和雙塔體。采用圓形塔體，具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

2.酸堿廢氣處理（噴淋塔）的工作原理：

2.1我司的酸堿廢氣處理（噴淋塔）主要的運作方式是不斷酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。凈化后的酸霧廢氣達到并低于國家排放標準的排放要求。

3.廢氣處理的的工程的工藝流程：

3.1排除的酸霧廢氣→進入風管→經過酸堿廢氣處理塔→風機→風管→達標排放。

3.2  我公司的酸堿廢氣處理塔(噴淋塔)具有以下特點：

1. 采用填料塔對廢氣進行凈化，適合于連續和間歇排放廢氣的治理；

2. 工藝簡單，管理、操作及維修相當方便簡潔，不會對車間的生產造成任何影響； 3. 適用范圍廣，可同時凈化多種污染物；

4壓降較低，操作彈性大，且具有很好的除霧性能；

5. 塔體可根據實際情況采用FRP/PP/PVC等材料制作；

6.填料采用高效、低阻的鮑爾環，可徹底地去除氣體中的異味、有害物質等。

7. 我公司的廢氣處理塔采用五重廢氣吸附過濾凈化系統，工業廢氣處理設計周密、層層凈化過濾廢氣，效果較好，去除率可高達99％以上。 適用范圍：廣泛應用于化工、電子、冶金、電鍍、紡織(化纖)、食品、機械制造等行業過程中排放的酸、堿性廢氣的凈化處理。如調味食品、制酸、酸洗、電鍍、電解、蓄電池等。

8. 我公司的廢氣處理塔氣速高，處理能力大，塔的重量輕，汽液分布比較均勻，不易被固體及黏性物料堵塞。特別是由于塔內湍動強烈，故質量及能量傳遞得以強化，因而能夠較大地縮小塔徑，降低塔高。該塔處理風量較大，空塔氣速1．5～6．0m/s，噴淋密度20～110m3/(m2·h），壓力損失1500～3800Pa，噴淋塔的除霧裝置采用旋流板除霧器，通過使氣體通過塔板產生旋轉運動，利用離心力的作用將霧沫除下，其除霧效率可達98%-99%，而且結構簡單壓降較小。噴淋塔對于各種腐蝕性氣體凈化處理效果明顯，能有效去除氯化氫氣體（HCl）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCN）、堿蒸氣（NaOH）、硫化氫氣體（H2S）、福爾馬林（HCHO）等水溶性氣體。我公司自主研發的噴淋塔凈化效率高、操作管理簡單、使用壽命長。凈化處理后的酸堿廢氣排放達到國家排放標準。

3.3適用范圍：煉油廠、橡膠廠、皮革廠、印刷廠、化工廠、中西藥廠、金屬鑄造廠、塑料再生廠、噴涂溶劑、食品加工廠、肉類加工廠、屠宰場、家禽飼料場、造紙廠、污水處理廠、垃圾轉運站等有機和無機物廢氣凈化處理。

設計原理

2.1噴淋塔流速設計需根據廢氣性質和實際應用要求進行設計，一般設計規律如下:

①含氰廢氣:V取0.3-0.6m/s，停留時間取8-10s；

②含鉻廢氣，V取0.3-0.6m/s，停留時間取9-12s；

③含氨廢氣，V取0.3-0.6m/s，停留時間取7-12s；

④酸性廢氣（HCl、硫酸霧），V取1m/s，停留時間取5-6s；

⑤含NOX廢氣，V取0.3-0.6m/s，停留時間取8-10s；

⑥含HF廢氣，V取0.3-0.6m/s，停留時間取9-12s（不宜采用填料塔，氟化物多為難溶或不溶物質，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含塵氣體（以除塵為主要目的），采用臥式噴淋塔，V取0.8-1.0m/s，停留時間取3-4s；

⑧有機廢氣（溶于水、酸或堿的以及可加強化劑【如次氯酸鈉等】去除的），V取0.4-0.6m/s，停留時間取8-12s；2、噴淋塔的液氣比一般按2.0-2.5L/m3設計；3、酸性廢氣的處理方法 由于此類廢氣水溶性極好，極易被水吸收，所以此類廢氣采用吸收法可以達到很好的去除效果。酸性廢氣采用堿液吸收。例如：硫酸廢氣可用氫氧化鈉溶液進行中和吸收處理。反應式如下： H2SO4+2NaOH→Na2SO4+2H2O

噴淋吸收塔主要工藝參數：

聚丙烯鮑爾環噴淋塔（例：￠12000mm*3000mm）

混合氣體處理量：17000m3/h

操作壓力，kpa 101.3 常壓

操作溫度，℃ 20 常溫

流速，m3/h ＜1．5

壓降,pa 680

塔徑,mm Φ3000

塔高,mm 12000

鮑爾環填料高度，mm 150 共兩層

液體密度,kg/m3 1000 水溶液

液氣比 0.67

噴頭數量,10個 共兩層

吸收率 93%以上

操作說明及注意事項

運作巡查

A、 每次巡回檢查水泵、閥門有無漏水情況及風機運轉是否正常等。

B、 設備保養記錄是否填寫。

C、 電控指示燈、報警器是否正常。

D、 加藥系統能否正常工作。

E、 發現異常現象，立即停止設備運轉，并及時維修，做好記錄和交接班說明。

操作說明

A、 開啟設備電源，風機至開關切換至自動，待風機運轉平穩后，     開啟循環水泵切換至自動。

B、 循環水加藥系統：加藥（觀察電控pH計值控制在8左右，小于  6.5自動開啟堿性加藥機到達設定9左右自動停加藥泵）。

注意事項

堿性調節劑：片堿緩慢撒入藥桶，稀釋至5%濃度。

檢查設備

（1）熟悉系統及設備組成及其功能，檢查電源及清水供應是否正常。

（2）檢查風管上閥門是否在打開位置。

（3）檢查洗滌塔內部是否有垃圾或者其他污染物，并加以清除。

（4）檢查預定運轉之循環泵進出口是否開啟。

（5）檢查廢液排放閥是否通暢及是否處于關閉狀態。

注意：如果水泵無水空轉將造成水泵損壞。

洗滌塔系統啟動運轉步驟：

（1） 開啟供水閥門，注入清水，并關閉泄水閥，讓清水溢流口溢出2-3分鐘后，再開啟泄水閥，排出原注入之清水，并清潔洗滌塔內部水池。

（2） 開放供水閥，注入清水，并關閉泄水閥，注入清水，水位加至連通口以上150-200mm設備標識高度。

（3） 開啟風機電源。使風機在正常情況下運轉。

（4） 開啟循環泵。

洗滌塔系統啟動運轉后檢視事項：

（1） 定期檢視風機是否運轉。

（2） 定期檢視循環泵是否正常運轉及是否漏水。

（3） 定期檢視洗滌塔上方噴嘴噴淋效果（上方透明窗口可檢查）

（4） 每天檢測洗滌液pH值，檢查是否在設定pH值范圍內。

洗滌塔停機后再啟動檢查注意事項：

（1） 檢查為何停機原因，排除停機原因，并改進。

（2） 參考洗滌塔系統啟動運轉前檢查事項，并按步驟逐項檢查。

洗滌塔保養事項：

（1）洗滌塔內噴嘴，每三個月至少清理一次。

（2）當風機運轉時，監視窗切勿打開。

（3）洗滌塔內填料每年至少掏出洗滌一次。

（3） 洗滌水視水質情況，每?jī)芍芘欧乓淮?，更換較為清潔洗滌水

洗滌塔系統運轉可能發生異常狀況原因：

（1）洗滌塔內部水位過低，水量供應不足。

（2）循環泵空轉燒壞，水管路堵塞。

（3）洗滌塔噴嘴堵塞，洗滌塔循環水污染。

（4） 洗滌塔填料換洗

流程：（1）洗滌塔投卸料口的操作：準備大袋子來裝填料，拆開卸料口的盲板，將拉西環掏出裝在袋子里。掏完后封上盲板，拆開上部投料口，隔離入口進酸管。從上部投料口用自來水洗滌內部。

（5） 填料：將卸下來的拉西環填料使用大開口的槽子裝槽子水加入水和堿來洗滌，可使用高壓水槍清洗。

（6） 洗干凈的填料風干后裝入設備，從投料口全部投入，封好封板。

（7） 清洗拉西環使用的個人防護用品及工具：

個人用品：安全帽、安全眼鏡、防護服、防酸堿鞋、防酸堿手套。

工具：鏟、塑料紡織袋、水槽、高壓水槍、繩子。

（8） 風機操作維護

操作：為了防止電機過載燒毀，風機啟動時，必需在無負荷（將進出口風閥關閉，出風閥門稍微開）的情況下運行，如果情況良好，逐步開啟閥門直到規定工況為止。

（1） 風機啟動前應該進行下列準備工作：將進風閥門關閉，出風閥門稍微開啟；檢查風機各個部分的間隙尺寸，轉動部分與固定部分無碰撞及摩擦現象。

（2） 風機啟動后，達到正常運轉轉速時，應該隨時檢查軸承溫度變化，一般不超過周?chē)h(huán)境溫度的40℃；

（3） 軸承部位的均方根震動速度值不大于6.3mm/s，如果發現風機震動劇烈、碰撞或軸承溫升迅速現象，必需緊急停車。

維護：（1）必需確認風機完好正常方向運轉；

（2）定期清除風機內部積灰、污垢等雜質。

（3）每次檢修后應該更換潤滑劑；正常運轉必需按規定周期（每月）加油；

（4）在風機開車，停車或者運轉過程中，如果異常現象，必需立即停車檢查，小故障應該設法查明原因并消除，大故障應該立即停車檢修。

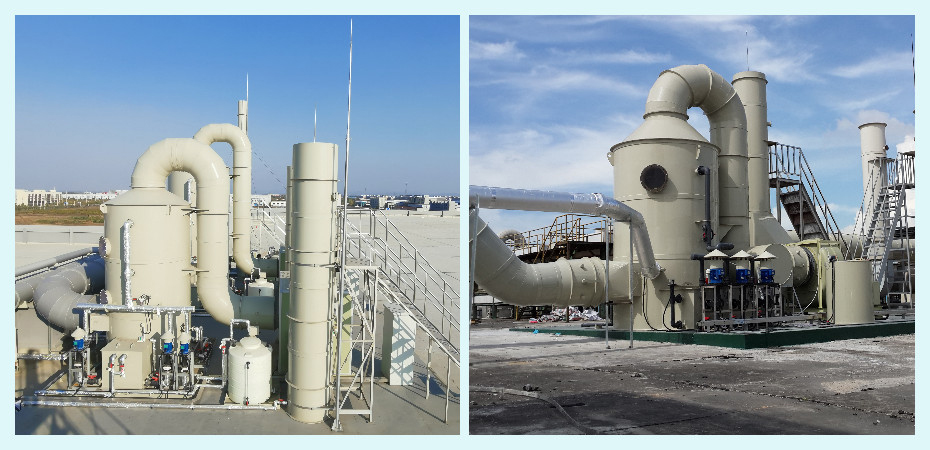

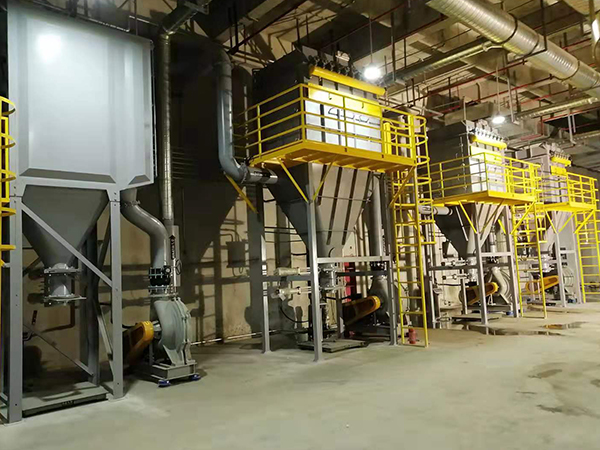

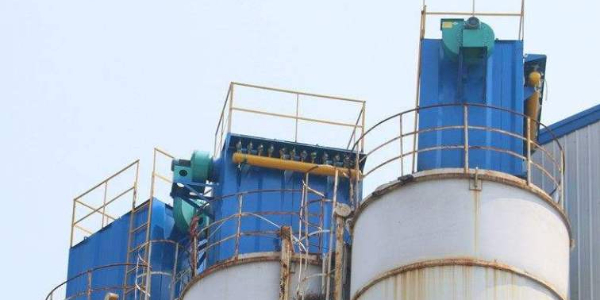

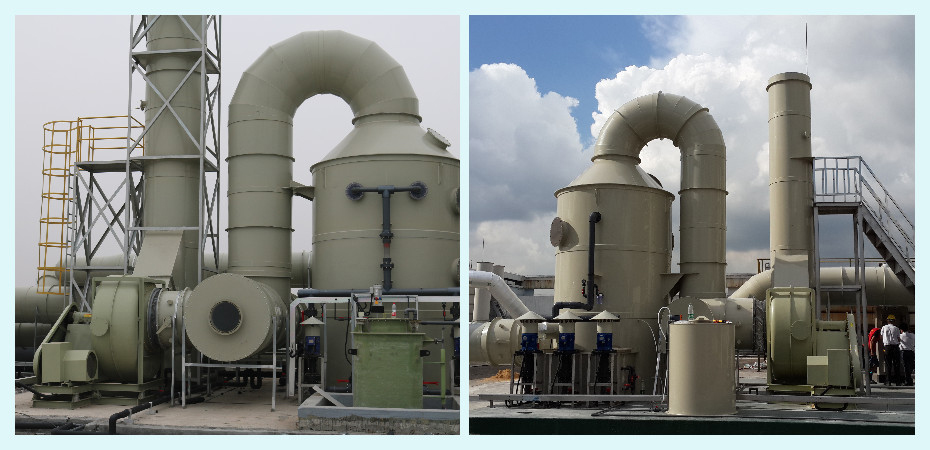

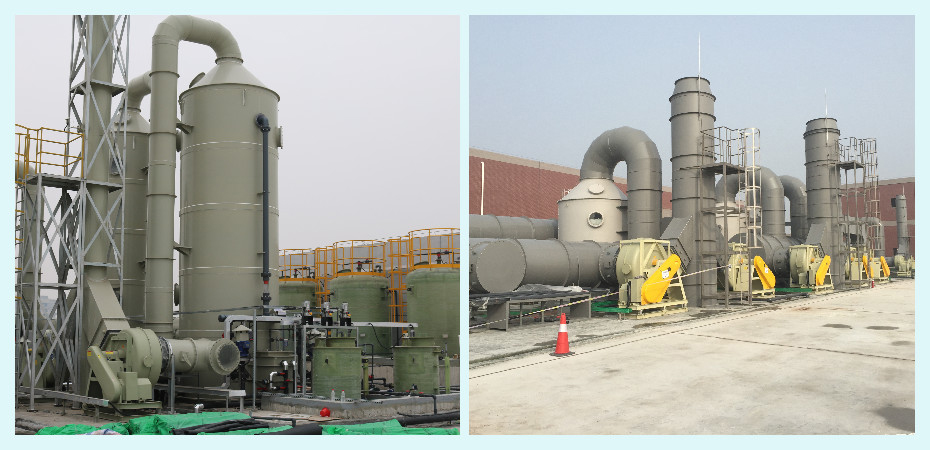

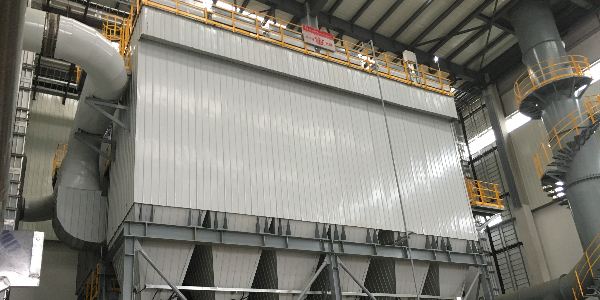

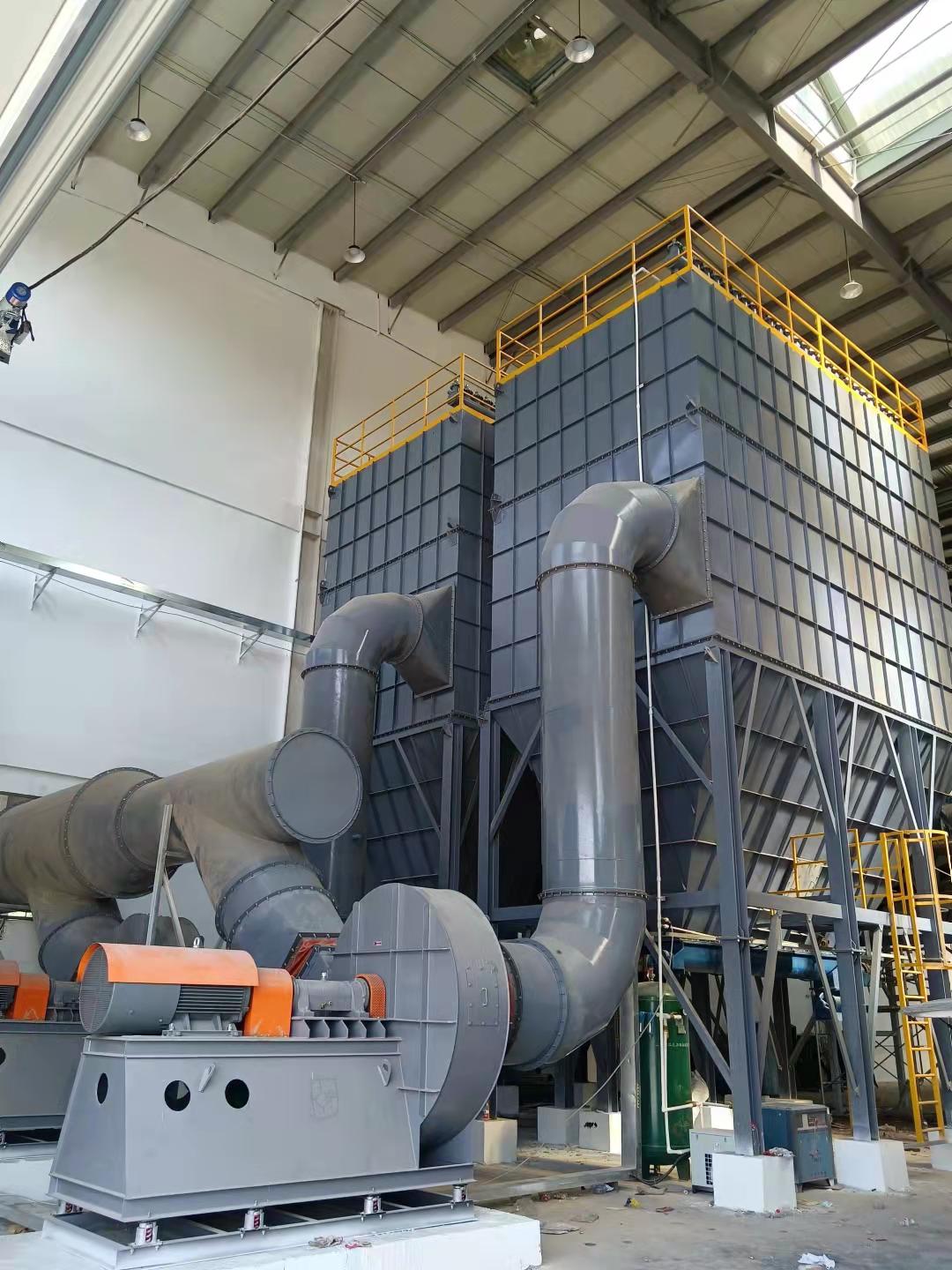

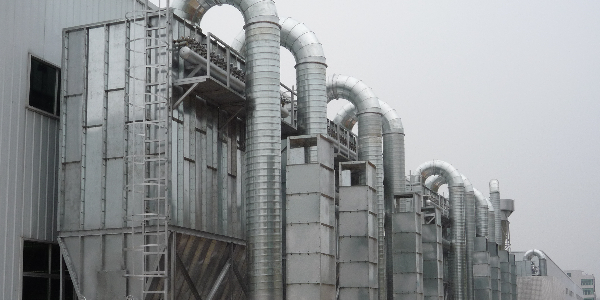

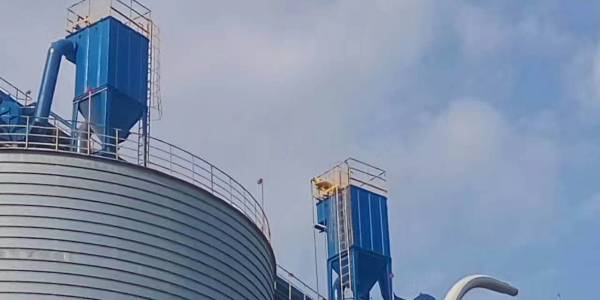

部分實景案例圖
